斗式提升機(bucket elevator),是一種利用固定在牽引件上的一系列料斗,在垂直方向或大傾角條件下輸送粉狀、粒狀及塊狀物料的連續式輸送機械,簡稱“斗提機”或“提升機”。主要由機殼、牽引件(帶或鏈)、料斗、驅動輪、改向輪、張緊裝置、驅動裝置等構件組成。


斗式提升機的工作原理:在斗提機的底部,牽引件上的料斗把物料舀起,隨著牽引件逐步將物料提升到斗提機頂部,繞過頂輪后料斗向下翻轉,將物料傾入接收槽內,空料斗繼續向下移動到底部進入下一個循環,物料則經過接收槽送出斗提機。
斗式提升機廣泛用于各散料輸送行業,在港口主要用于散貨碼頭筒倉系統內,也常用于其他輸送環節的散料垂直提升。主要優點是結構簡單、維護方便、能耗低、體積小占地面積少、封閉輸送、布置靈活及適用物料廣泛等。主要缺點是對過載的敏感性較大;料斗和牽引構件易損壞;輸送高度有一定的限制,一般常用范圍小于50m,輸送量在1500m3/h以下。
		斗式提升機的分類方法有很多種,具體有:
(1)按裝載物料的方式不同,可分為掏取式和流入式。掏取式即由料斗在物料中掏取裝載,主要用于粉末狀、顆粒狀、小塊狀的無磨琢性或半磨琢性的物料;流入式是由物料直接流入料斗內,應用于大塊狀和磨琢性大的物料。
(2)按物料卸載的方式不同,可分為離心式、重力式和混合式。其中離心式卸料的斗速較快,適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料;重力式卸料的斗速較慢,適用于輸送塊狀的,比重較大的,磨琢性大的物料,如石灰石、熟料等。
(3)按料斗形式不同,可分為深斗式、淺斗式和鱗斗式(三角斗或梯形斗)。
(4)按牽引件型式的不同,可分為帶式和鏈式,其中帶式又可分為普通織物芯帶和鋼絲繩芯帶,鏈式可分為圓環鏈和板式套筒滾子鏈。
(5)從外形結構上可分為單筒體式和雙筒體式。

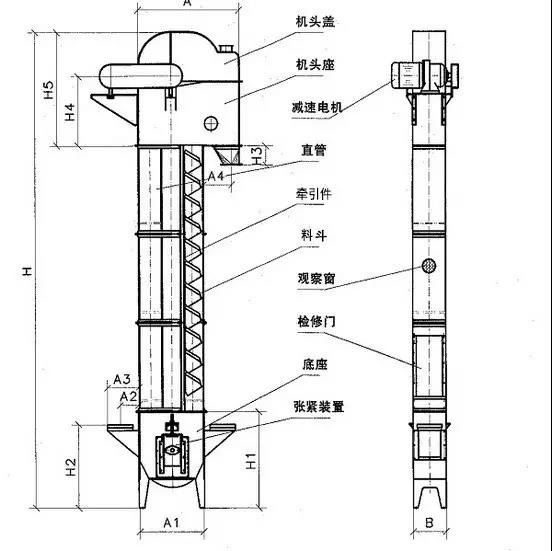

圖1  斗式提升機結構示意圖

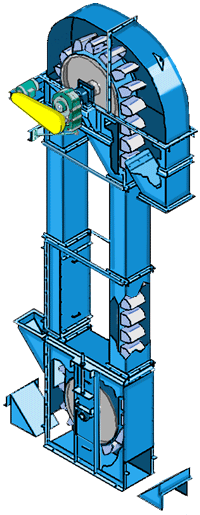

圖2 斗式提升機工作原理示意動圖

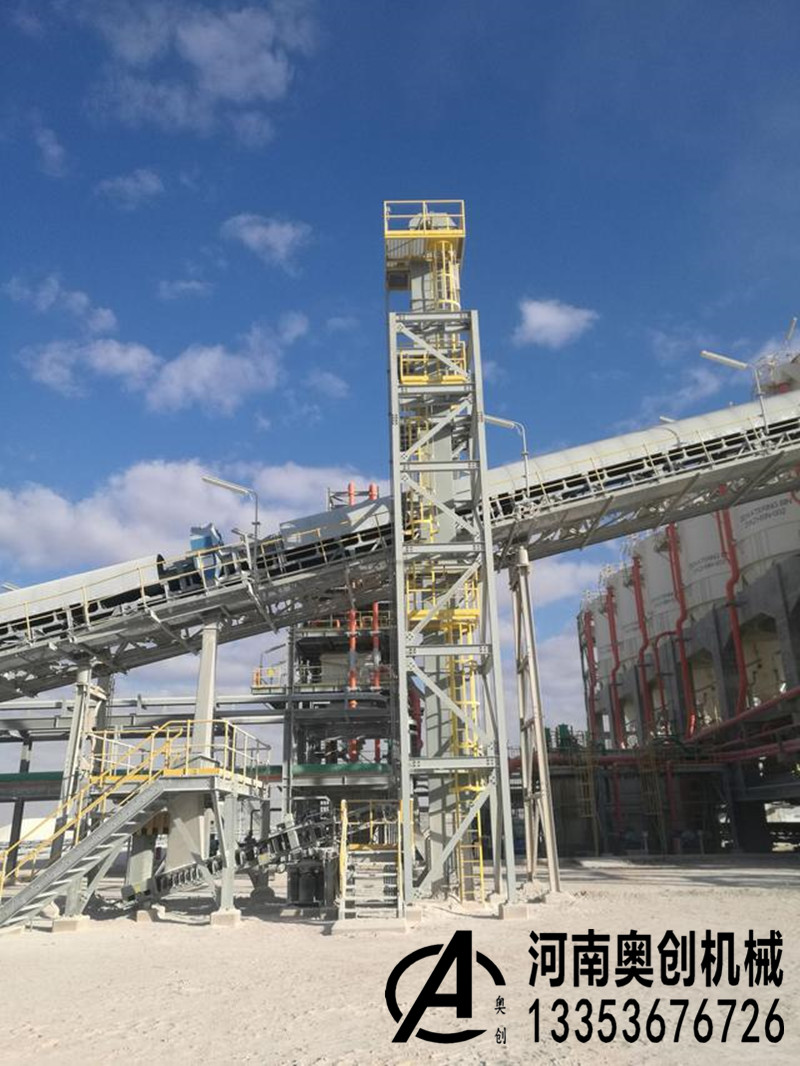

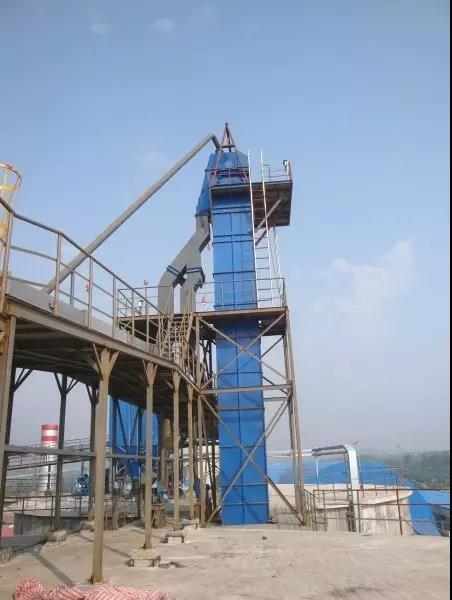

圖3 斗式提升機-單筒體

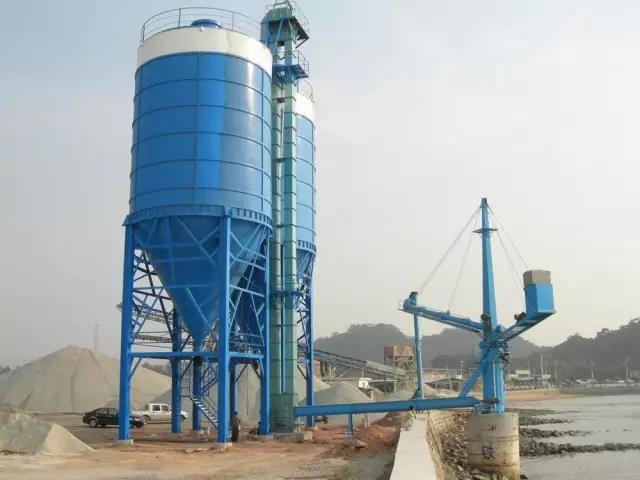

圖4 斗式提升機-雙筒體-輔助螺旋卸船機提升物料

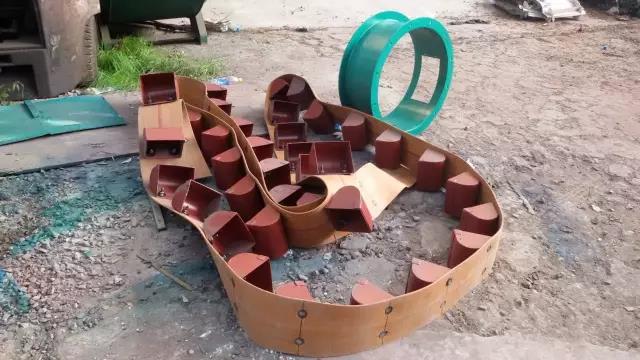

圖5 斗式提升機-帶式牽引件

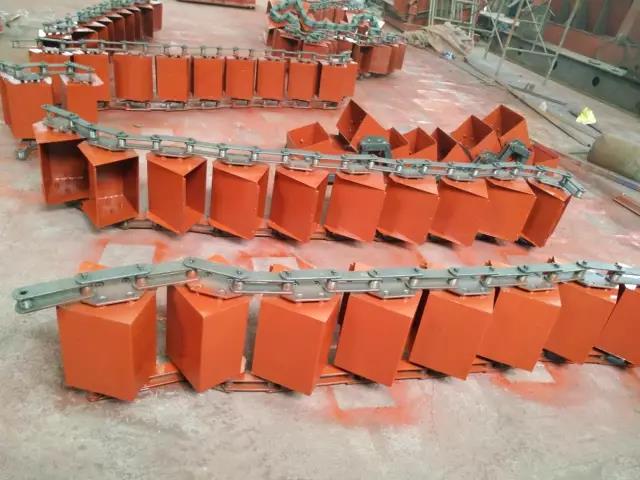

圖6 斗式提升機-板鏈式牽引件

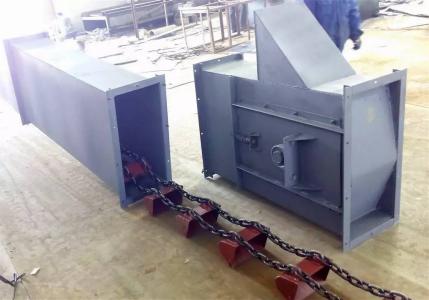

圖7 斗式提升機-環鏈式牽引件
