礦用振動篩產品概述:
    礦用振動篩是我公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用節能振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

產品特點：
    篩體結構：篩體各部均為軋制鋼板及型材焊接而成（部分組件為高強度螺栓聯接），整體鋼度好，牢固可靠。
    篩網為金屬絲編織方孔篩網或者鋼板網、焊接網，也可按用戶要求采用其他類型的篩網。篩體（振動部分）由彈簧支撐于下底座下，隔振效果好。
    礦用振動篩一般為座式，根據需要也可改為吊掛式。
適用范圍：
本振動篩適用于冶金、礦山、煤炭、建材等行業物料的篩分，物料的入料顆粒尺寸一般小于150mm.
1、篩分效率高、處理量大。
2、體積小、重量輕、結構簡單、安裝方便、維修容易。
3、噪聲小、耗能低、造價低。
4、篩分精度高、無粉塵污染、有利于環境保護。
5、可更換多種篩網，使用壽命長。

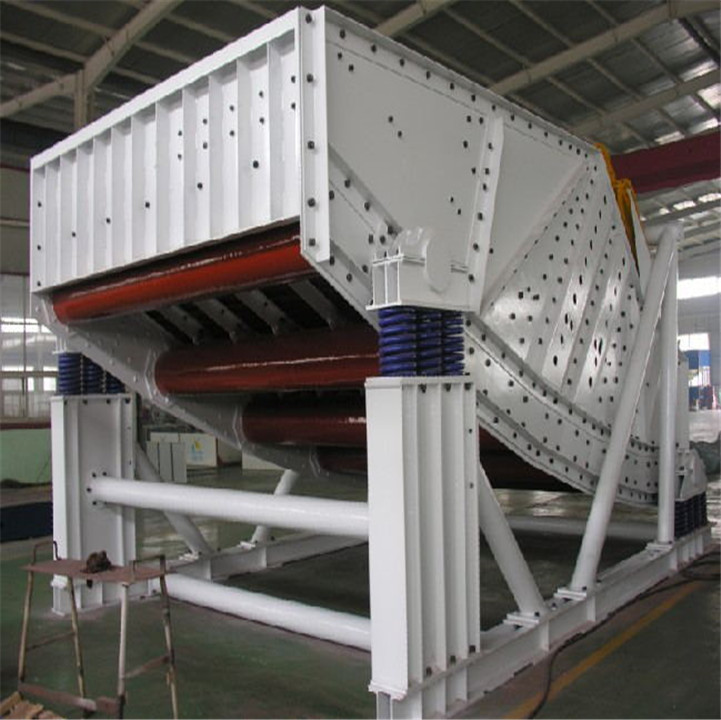

礦用振動篩工作原理和結構:
    礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。
    系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。 SG系列礦用振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。 減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
礦用振動篩技術參數表:

說明：
1、表中所列各參數均系定型產品在標態、額定工況下的參考數值；
2、處理量系指物料粒度分布均勻、松散密度為(1.2～1.6t/m3)、水分含量不大于5%的沙石類物料參考值；
3、各參數僅反映設備主要結構類型和外形尺寸，謹供用戶選型參考，具體結構及主要技術參數以技術和供貨合同為準。
ZSG礦用振動篩型號含義:
ZSG-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 篩面長度
│ │ │
│ │ └────────── 篩面寬度
│ │
│ └───────────- 高效產品代號
│
└───────────── 振動篩系列代號
礦用振動篩選用提示:
 1.ZSG型系列礦用振動篩，計有11個定型規格并分別有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求。
 2.設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。
購買須知：
本公司可根據用戶需要而設計制造特殊型號規格的。
在訂購時請說明您的產品特性、使用目的及處理量要求，根據您提供的數據來確定設備型號。亦可按用戶需要設計制造特殊型號規格的礦用振動篩。
本公司對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸本公司。
