吊式振動篩和座式振動篩的安裝
1.安裝吊掛裝置。將裝吊掛裝置的鋼梁或框架，找成水平，其平面度為2mm。按安裝施工圖規定的尺寸，安置彈簧座并加以固定，裝上彈簧、U形螺栓、上彈簧和吊掛鋼絲繩。
2.利用起重設備。將篩箱放到吊掛位置，穿上鋼絲繩，用索具初步固定穿入篩箱的鋼絲繩，調整篩箱的位置和篩箱的傾角，使之符合安裝施工圖的規定尺寸。篩箱的橫向應找平，通過調整鋼絲繩的長度和U形螺栓的螺母，使4根鋼絲繩的受力均勻。安裝平衡于鋼絲繩上。
3.按安裝施工圖的尺寸要求，安裝電動機架和電動機。電動機軸線應水平。如果是電動機，通過V帶和振動器實現運動傳遞，則應使兩個V帶輪溝槽中心線重合。如果是電動機通過輪胎式聯軸器和振動器實現運動傳遞，則電動機軸線應低于振動器軸線3mm。

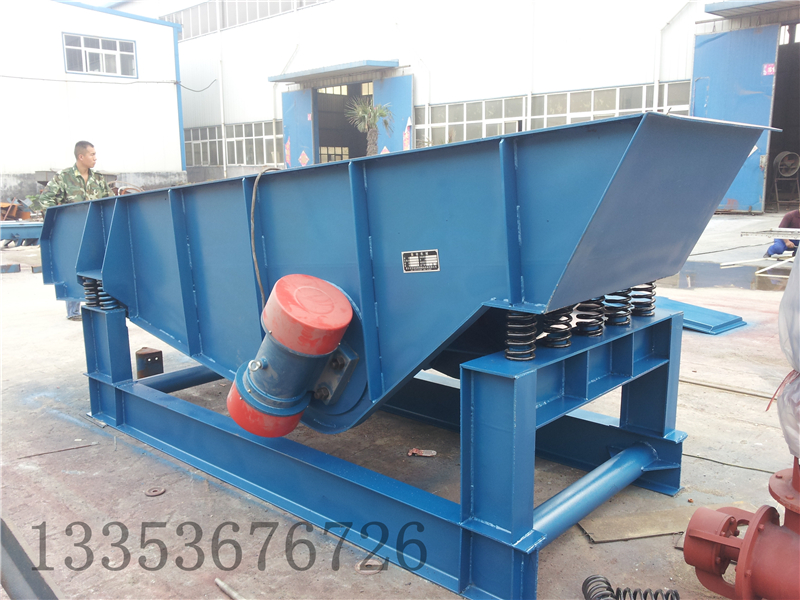

座式振動篩的安裝
1.將振動篩的底座或框架，按施工圖要求安裝于基礎上，找水平，平面度為2mm。安裝支承裝置、電動機座，檢查支承裝置之間尺寸，應符合圖紙要求。支承裝置對角線位置偏差應在5mm以內。安裝彈簧，按彈簧選配標記，使左右兩側的彈簧風度值對等。
2.利用起重設備，將篩箱吊起，其高度要超過支承裝置的彈簧高度200mm；然后調整篩箱位置，將篩箱放穩于彈簧上，把壓板固定。
3.將電動機安裝于電動機座上，電動機的軸線水平，如果用V帶傳動，使兩V帶輪溝槽中心線重合。如果用輪胎式聯軸器和振動器相連，則電動機中心線應低于振動器中心線3mm左右。
