礦石篩分給料輥軸篩介紹

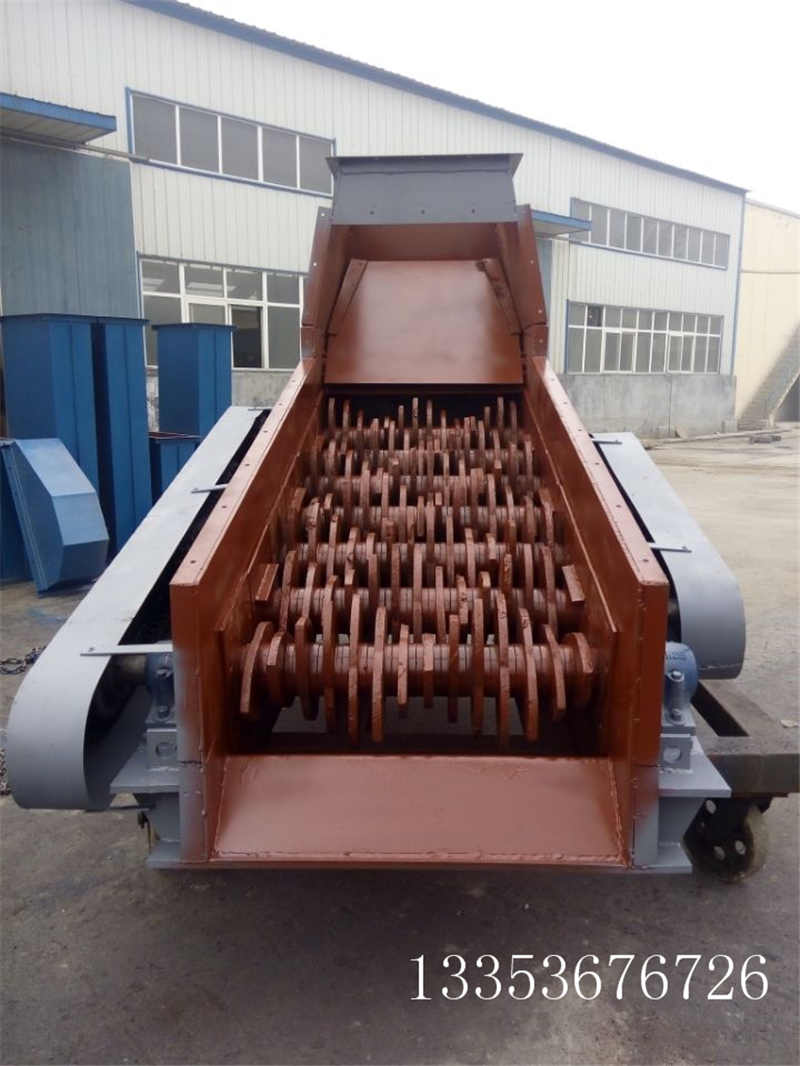

鵬威機械生產的礦石篩分給料輥軸篩-波動滾軸篩-石塊石灰石煤礦分級篩選滾軸篩篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有保險裝置。分離煤與矸石的分級、礦石的粗篩分級等作業中，適用范圍非常廣泛，應用于各個領域。滾軸篩的工作原理是通過多軸旋轉推動分離物料的前移，并進行篩分工作，它是多排的篩軸，各軸按照規定方向旋轉，推進物料隨篩面前移，同時攪動物料，比篩孔小物料顆粒在篩軸旋轉的作用下從篩孔篩選出，其余物料顆粒則通過篩面運輸?shù)狡扑闄C(jī)進行破碎工作。設備具有產量高、不易堵塞、全密封結構、無揚塵、壽命長、易清洗等優勢。
礦石篩分給料輥軸篩結構

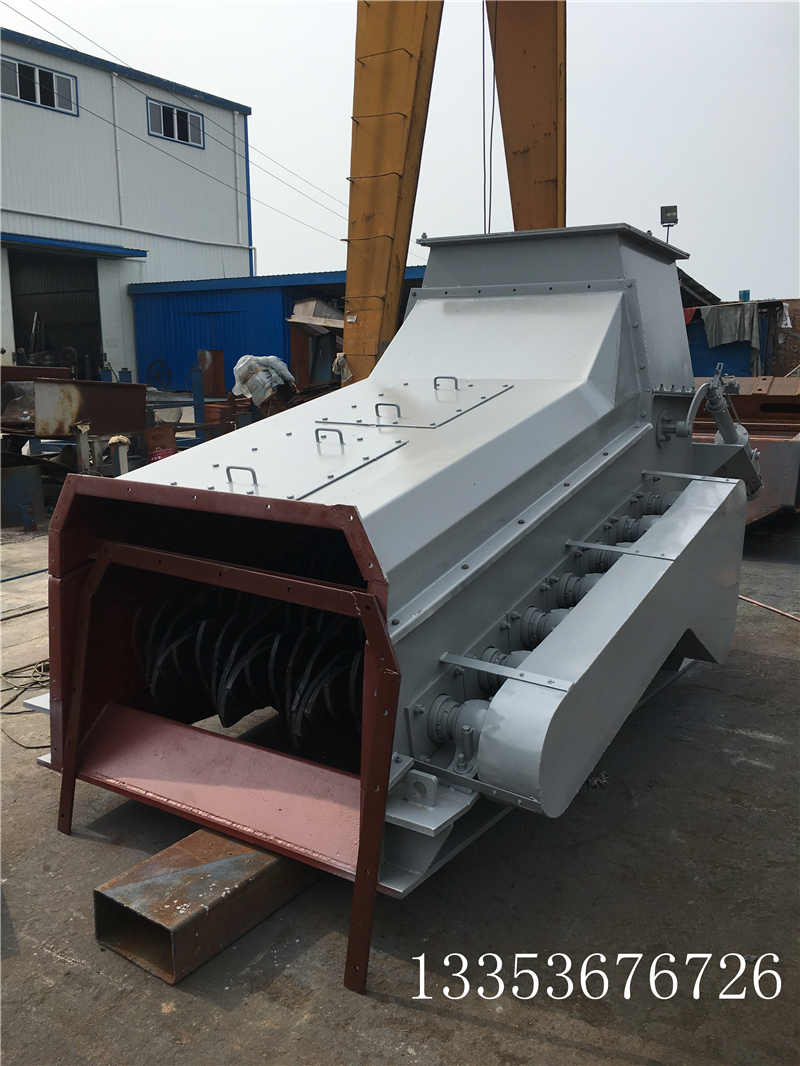

變傾角等厚滾軸篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成。
1、機體部分：機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2、機蓋部分：機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3、篩軸總成部分：篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4、進煤斗部分：帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5、出口罩殼部分：出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。
6、控制柜部分：適用于燃煤火力發電廠輸煤系統和煤礦選煤系統，對煤炭粒度進行篩分。
礦石篩分給料輥軸篩特點：
1、設備采用鏈條傳動，整機結構簡單，組裝維修方便，節約用戶成本，使用壽命長；
2、菱形篩片結構，增大有效篩分面積，同時縮小了篩孔見的距離，透篩下料粒度≤30mm，有效產量高；
3、機器全密封結構，不會產生粉塵泄露，脊形頂面，沖洗清潔方便；
4、篩軸布局合理，入料口篩軸夾角為15度，出料口與水平夾角則為5度，很好的提高了物料的篩分效率的同時也避免了篩面堵塞的發生；
5、機箱兩側裝有耐磨襯板，螺栓連接便于更換，襯板有效的隔離物料與箱體的接觸摩擦，減少設備磨損消耗，提高使用壽命；
6、電機和減速機形成直聯型傳動，減速機和電機安裝在一個底座上同軸轉動，減少設備占地面積，組裝方便；
7、篩片選用新型耐磨材料，使用周期和韌性優于碳鋼篩片，減少設備投入資金；
8、單個篩軸實現單獨驅動，也就是說任一篩軸出現故障均不影響設備運行，可以越過故障軸到達下一軸繼續分離過工作；
9、前6個篩軸的下方有清理篩孔的裝置，在設備運行過程中可以清除掉含水量高的物料；
10、保護措施，設備安有過載聯軸器和安全保護裝置，故障時可進行報警、斷電、停機操作。
