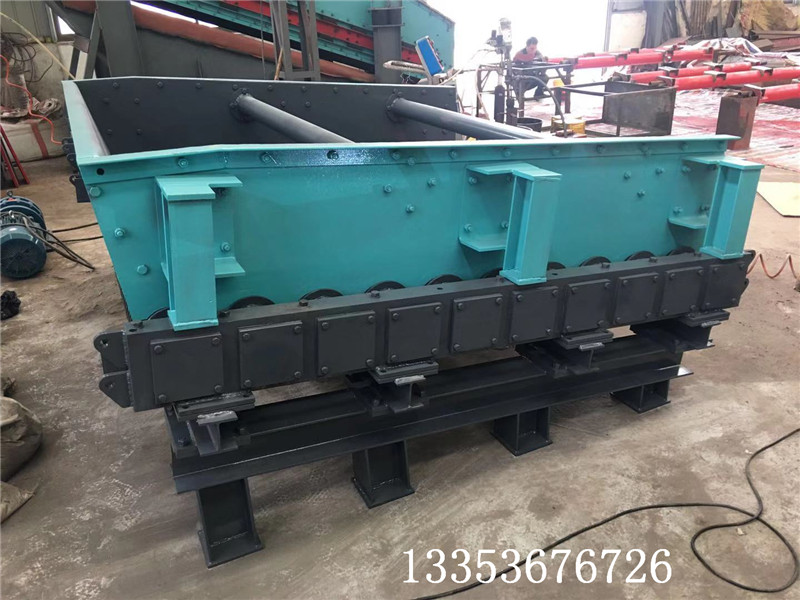

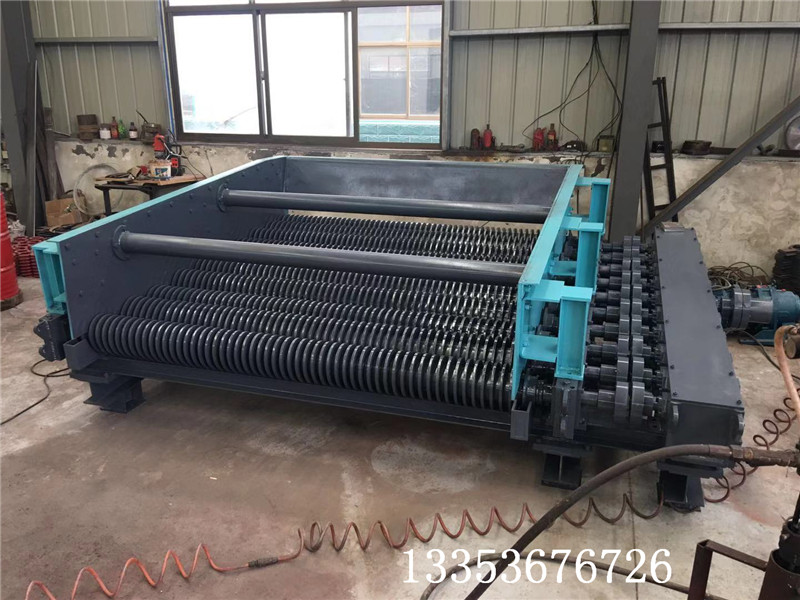

滾軸篩特點概述：
滾軸篩又叫滾軸篩分機，是我公司結合我國的實際情況而研制的新一代篩分產品；經實踐證明該機型具有結構簡單、布置空間小、運行平穩、噪音低，不卡堵，不粘接、透篩率高等特點。
1、篩片形狀為圓整，消除尖角，使其旋轉阻力更小，且能將物料中的塊狀物拋向上部，更有利于小粒徑物料落到篩下。  
2、每根篩軸的軸承座均為柔性底座，當篩軸一旦出現卡滯時，底座產生微動，從而打破造成卡滯的三角力，瞬間消除卡滯。 
3、驅動減速器選用垂直空心出軸減速器，去除聯軸器，占用空間更小，傳動結構更簡單。  
4、每根篩軸均布置耐磨清掃裝置，不易堵塞。
5、所有篩軸都獨立傳動，單軸檢修不影響整機運行。  
6、上部和后部均安裝檢查孔，方便檢查維修。  

7、篩軸與箱體之間采用葉輪式密封，更有效防止粉塵外溢。

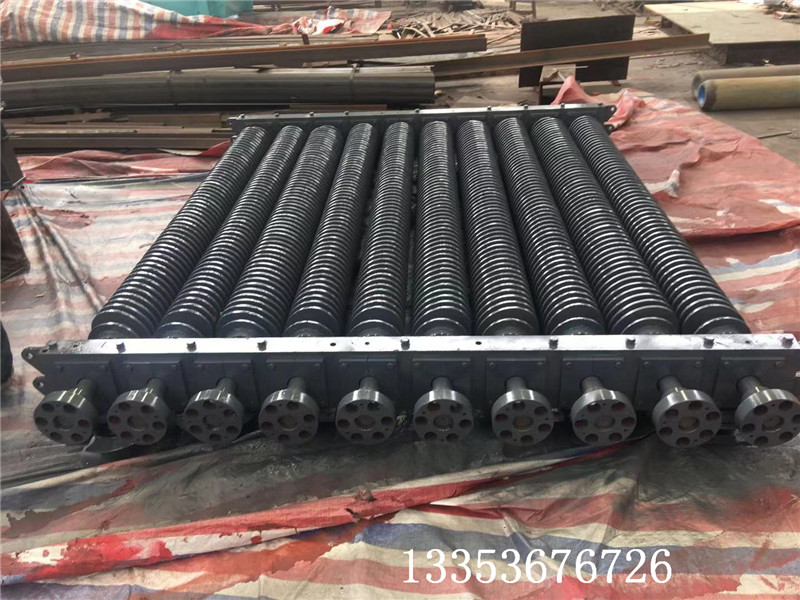

滾軸篩結構組成：
滾軸篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成。
1、機體部分
機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2、機蓋部分
機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3、篩軸總成部分
篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4、進煤斗部分
帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5、出口罩殼部分

出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。

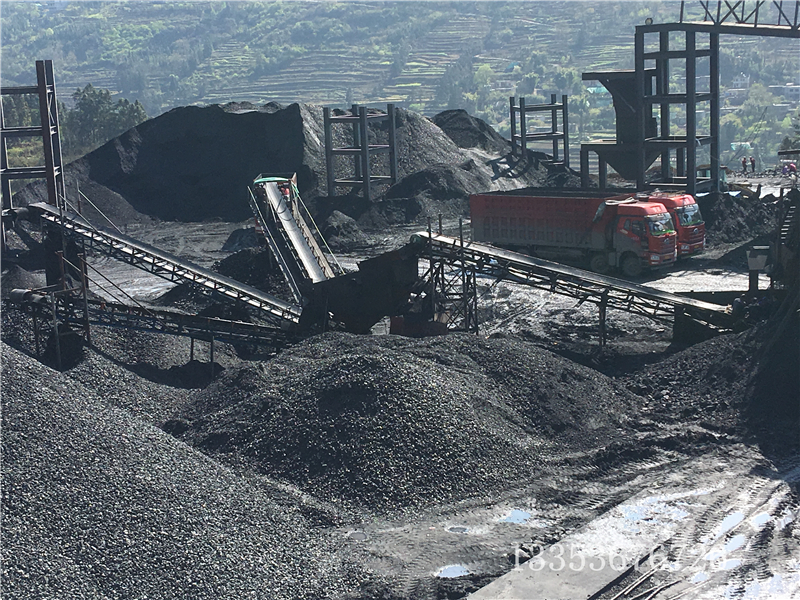

設備工作原理：

煤料從入料口進入篩箱后，由于前5根篩軸和水平成15°大夾角，煤料開始在自重和篩片轉動的雙重作用下  以較快速度向下移動同時進行篩分，此為初步粗篩分階段。大部分物料經此階段后被篩分完畢并平鋪在整個篩面上；當物料進入后5根篩軸以后，由于篩軸排列近乎水平，篩軸和水平成5°，物料前進速度減慢，此為篩分的精篩階段，物料經此階段后小于30mm的粒度已被篩下，大于30mm的物料經出料口被送入碎煤機進行下一步破碎。

廠家設計圖紙：

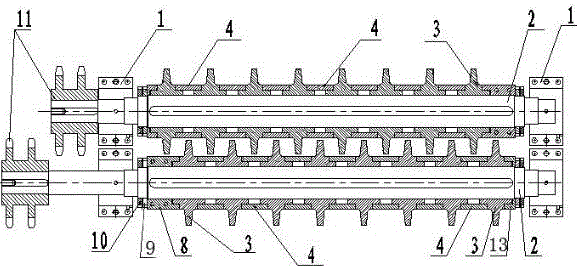

篩軸設計理念

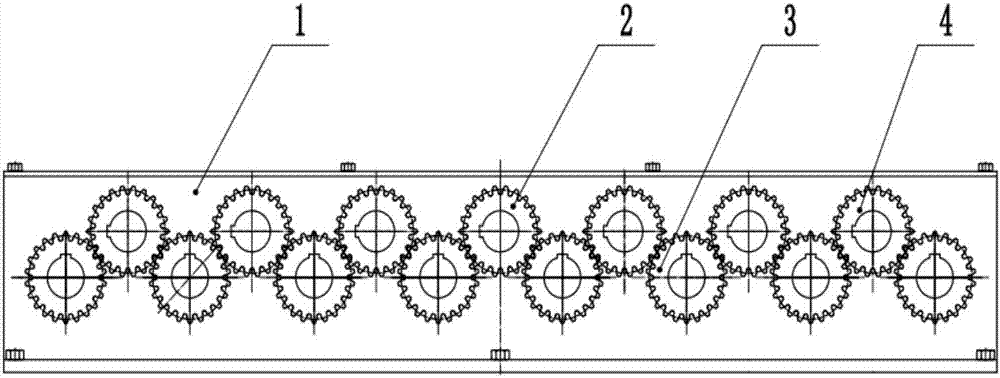

變速箱設計原理

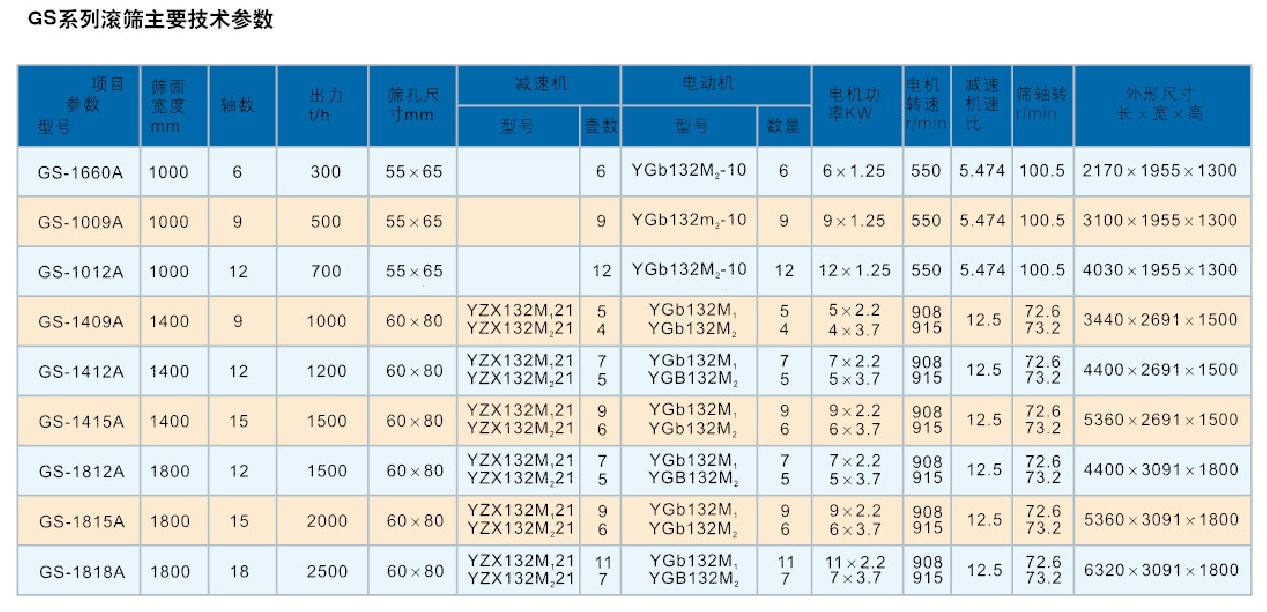

型號參數表：

河南奧創機械設備有限公司專業生產各種篩分設備，振動設備商家
