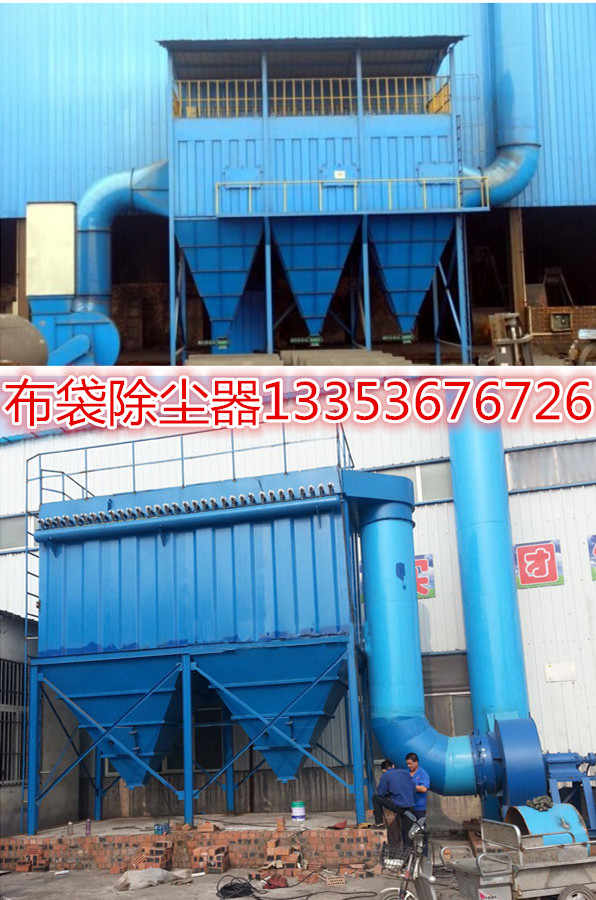

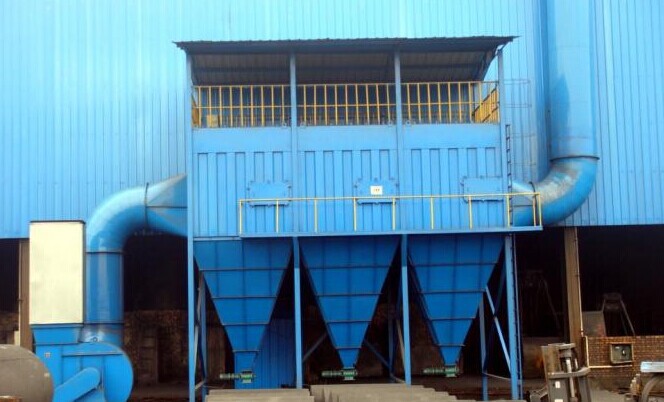

鍋爐脈沖布袋除塵器參數及現場應用
鍋爐脈沖布袋除塵器參數及現場應用-爐渣爐灰除塵器-布袋除塵器廠家直銷13353676726
鍋爐脈沖布袋除塵器介紹
該類型收塵器是采用高壓（0.5~0.4MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術。能夠從大量超細粉塵（顆粒￡5μm，含量370%以上）的氣體中，把99.9%以上的粉塵收集下來。其在水泥行業對立窯、烘干機、熟料冷卻機等的廢氣除塵中都能高效穩定的運行，且排放濃度低于50mg/Nm3。該類型收塵器具有國內先進水平，其主要技術屬于國內創。目前在新的環保條件下，不僅廣泛用于水泥廠的粉塵治理，而且廣泛用于非金屬礦微粉深加工領域，在電力、化工、冶金、鋼鐵等行業也有較好的應用前景。
鍋爐脈沖布袋除塵器性能特點：
1、鍋爐脈沖布袋除塵器采用下進風，對含塵氣體起到預收塵的作用，避免了含塵氣體直接沖刷布袋，降低了含塵氣體的粉塵濃度，延長了濾袋與電磁脈沖閥的壽命。
2、除塵器密封材料都采用耐高溫材料。
3、清灰噴吹管采用加長型，使電磁脈沖閥遠離高溫煙氣，避免電磁脈沖閥閥片高溫受損。
4、濾袋采用耐高溫濾袋，處理煙氣溫度＜250℃。
5、濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。
6、濾袋骨架采用圓形，減少了濾袋與骨架的磨擦，延長了濾袋的壽命，又便于卸袋。
7、采用上部抽袋方式，換袋時打開頂蓋門，抽出骨架后即可換袋，改善了換袋操作條件。
8、清灰控制采用定時控制，按設定時間，每隔一個清灰周期，各排濾袋依次清灰一遍。

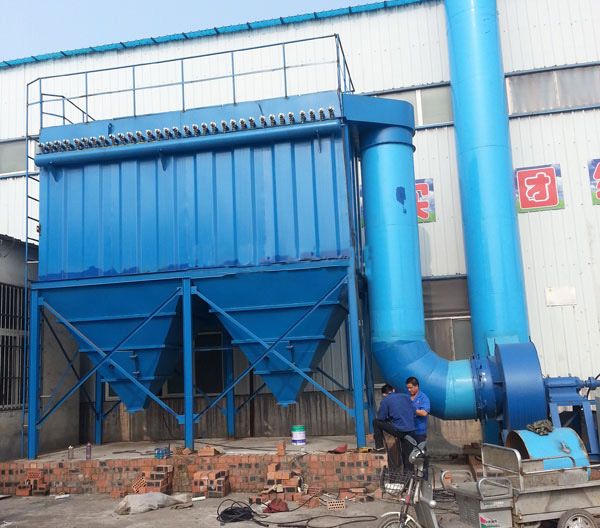

鍋爐脈沖布袋除塵器由灰斗、上箱體、中箱體、布袋、清灰噴吹裝置等部分組成。工作時高溫煙氣由灰斗上的進風口流入灰斗，由于重力沉降作用，粗塵粒直接落入灰斗底部，起到預收塵的作用,同時氣流速度變慢,輕微粉塵隨氣流向上進入中箱體，粉塵被高溫濾袋過濾，附在濾袋外表面，過濾后的氣體透過濾袋進入上箱體至出風口，經引風機排至大氣。附在濾袋外壁的粉塵不斷增加，當達到設定時間,脈沖控制儀順序間隔觸發開啟電磁脈沖閥，使壓縮空氣包內的壓縮空氣經噴吹管對各排濾袋進行脈沖噴吹清灰，使濾袋在瞬間急劇膨脹抖落積附在濾袋外壁的粉塵，從濾袋上剝離的粉塵沉降至灰斗，經過卸灰閘閥排出。
脈沖袋式除塵器主要有以下部分組成：
（1）箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架。箱體設計耐壓9000Pa。
（2）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
（3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。 收塵器本體為全剛結構設計，花板用冷沖壓型工藝，既增加強度又能保證設備質量。本型號收塵器除處理常溫氣體外，其結構形式也適合處理高溫氣體，此時外殼如需保溫可采用LBY型輕質巖棉板雙層保溫，外殼采用δ=0.5mm鍍鋅板保護，并采用抽拉鉚釘新工藝安裝，并根據使用環境選用不同的濾料及過濾風速。
脈沖袋式除塵器行業應用
廣泛應用于冶金行業煉鋼高爐，原料噴煤制備等工廠、建材行業、電力、化工行業、碳黑、瀝青混凝土攪拌、鍋爐、煙氣除塵等行業的粉塵治理和物料回收。
|
規格 技術參數 |
GMC-70 配套1噸鍋爐 |
GMC-140 配套2噸鍋爐 |
GMC-280 配套4噸鍋爐 |
|
過濾風量（m3/h） |
3150-4725 |
6300-9450 |
12600-18900 |
|
過濾面積（m2） |
52.5 |
105 |
210 |
|
過濾風速（m/min） |
1 – 1.5 |
1 – 1.5 |
1 – 1.5 |
|
濾袋數量（個） |
70 |
140 |
280 |
|
濾袋材質 |
高溫濾袋 |
高溫濾袋 |
高溫濾袋 |
|
濾袋規格（mm） |
Ф120×2000 |
Ф120×2000 |
Ф120×2000 |
|
電磁閥型號 |
DCF-25 |
DCF-25 |
DCF-25 |
|
電磁閥數量（個） |
7 |
14 |
28 |
|
設備阻力（pa） |
1000-1200 |
1000-1200 |
1000-1200 |
|
排放濃度（mg/m3） |
30-50 |
30-50 |
30-50 |
|
壓縮空氣壓力（mpa） |
0.4 - 0.6 |
0.4 - 0.6 |
0.4 - 0.6 |
|
壓縮空氣耗量（m3/min） |
0.4 |
0.8 |
1.6 |
|
箱體尺寸（mm）可根據現場調整 |
1780×1485×4520 |
2370×2130×5020 |
4740×2180×5020 |
|
配用引風機型號 |
Y5-47-4C |
Y5-47-5C |
Y5-47-6C |
|
規格 技術參數 |
GMC-300 配套6噸鍋爐 |
GMC-400 配套8噸鍋爐 |
GMC-500 配套10噸鍋爐 |
|
過濾風量（m3/h） |
18000-27000 |
24000-36000 |
30000-45000 |
|
過濾面積（m2） |
300 |
400 |
500 |
|
過濾風速（m/min） |
1—1.5 |
1—1.5 |
1—1.5 |
|
濾袋數量（個） |
300 |
400 |
500 |
|
濾袋材質 |
高溫濾袋 |
高溫濾袋 |
高溫濾袋 |
|
濾袋規格（mm） |
Ф120×2500 |
Ф120×2500 |
Ф120×2500 |
|
電磁閥型號 |
DCF-25 |
DCF-25 |
DCF-25 |
|
電磁閥數量（個） |
30 |
40 |
50 |
|
設備阻力（pa） |
1000-1200 |
1000-1200 |
1000-1200 |
|
排放濃度（mg/m3） |
30-50 |
30-50 |
30-50 |
|
壓縮空氣壓力（mpa） |
0.4—0.6 |
0.4—0.6 |
0.4—0.6 |
|
壓縮空氣耗量（m3/min） |
1.8 |
2.4 |
3 |
|
箱體尺寸（mm）可根據現場調整 |
5125×2230×5670 |
6725×2280×5420 |
8650×2380×5520 |
|
配用引風機型號 |
Y5-47-8C |
Y5-47-9C |
Y5-47-9C |
