鋼絲膠帶斗式提升機

作者豐泉機械來源豐泉機械瀏覽發布時間 15/03/31

鋼絲膠帶斗式提升機

一、概述

TGD型鋼絲繩芯膠帶斗式提升機是豐泉機械在消化吸收國外新技術，結合國內生產使用實踐而開發的新一代產品。鋼絲膠帶斗式提升機(TGD膠帶提升機)具有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等特點。鋼絲膠帶斗式提升機適用于干散粉狀物料或物料垂直提升，廣泛應于建材、冶金、化工、糧食、電力等行業散狀物料提升系統，是新型干法水泥廠窯尾入窯生料，生料均化庫、水泥庫入庫物料取代國外同規格產品的理想替換品。

二、工作原理

TGD型鋼絲繩芯膠帶斗式提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條嚙合驅動產生動載荷，較鏈條更輕便，工作平穩，能以更快的運動速度達到更高的生產率，在同樣的生產條件下，膠帶因其工作速度高和自重較輕，可使物料線荷載和牽引構件的線載荷減少，從而減少整機的尺寸和自重。同時由于膠帶具有良好彈性和柔韌性，在料斗進行裝載時有減振作用，由于采用了高強度鋼絲繩芯膠帶，可使提升機的提升高度和輸送量大為提高，因而TGD型鋼絲繩芯膠帶斗式提升機具有良好發展前景。

三、性能特點

1、提升高度高，單機最高可達到100m。
2、輸送能力大，最大可達到950m3/h。
3、物料溫度可達120℃。
4、料斗間排列緊密，連續提取，連續卸料。
5、使用壽命大，運行可靠性好，無故障時間可超過3萬小時。
6、功耗低，與一般提升機相比節約能耗30%以上，使用成本低。
7、操作維修方便，易損件少，維護費用比一般斗式提升減少80%以上。
8、結構精度高，強度大，外觀美觀。

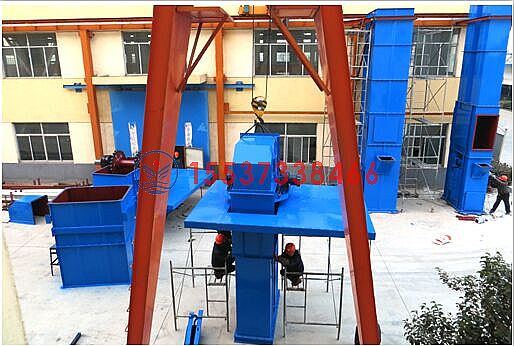

鋼絲膠帶斗式提升機

四、技術參數

TGD型高效斗式提升機技術參數

機型	斗寬	斗容 L	帶速 M/s	提升能力Q m³/h						減速機速比
				斗距t(mm)
				360	400	440	480	510	550
TGD250 淺斗	250	5.84	1.5	70	63	57	52	49	45	31.5
TGD250深斗	250	8.03	1.5	96	86	78	72	68	63	31.5
TGD315淺斗	315	7.37	1.5	88	79	72	66	62	57	31.5
TGD315深斗	315	10.13	1.5	121	109	99	91	85	79	31.5
TGD400淺斗	400	11.9	1.52	144	130	117	108	102	94	40
TGD400深斗	400	16.11	1.52	195	176	160	146	138	128	40
TGD500淺斗	500	18.65	1.52	226	204	185	170	160	148	40
TGD500深斗	500	25.29	1.52		276	251	230	217	201	40
TGD630淺斗	630	29.39	1.68		355	323	296	278	258	45
TGD630深斗	630	39.96	1.68			439	402	379	351	45
TGD800淺斗	800	33.21	1.68	446	401	365	334	315	292	45
TGD800深斗	800	43.74	1.68		529	480	440	414	384	45
TGD1000淺斗	1000	50.35	1.89		685	622	570	537	498	50
TGD1000深斗	1000	64.15	1.89		872	793	727	684	634	50
TGD1250淺斗	1250	62.93	1.89		856	777	712	671	622	50
TGD1250深斗	1250	80.18	1.89		1091	991	908	855	792	50

注：1、表格中的輸送能力相應于100%的裝填量（裝水）
　2、合理料斗填充率：75%左右

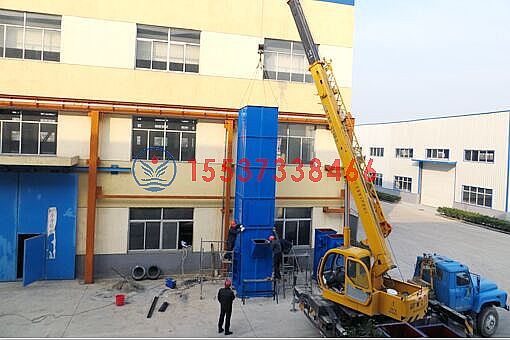

鋼絲膠帶斗式提升機

五、品質保證

1、驅動裝置交軸硬齒面減速機與提升機主軸直聯，結構緊湊、合理、可靠，與減速機間采用滾力偶合器，實現柔性傳動，并實現對電機的過載保護；減速機上配備逆止裝置，防止倒轉；配有輔轉電機，方便檢修。
　

2、采用特殊設計的防撕裂高強度鋼絲繩膠帶，配有特殊設計的膠帶頭和料斗固定件，使膠帶在運行中不脫開、不撕（斷）裂，大大提高了膠帶的使用壽命；對設計合理，并有不同型式排列，確保物料連續提升機卸出。
　

3、頭部滾筒設計采用自動對中裝置，滾筒包前采用高性能橡膠，使用壽命長，摩擦力大。
　

4、中部機殼采用雙通道優代設計，避免相對高速運行的膠帶帶來的渦流干擾，并設有加強角鋼。
　

5、尾部滾筒采用輪輻式設計，有效排出附著在膠帶上的物料，提高膠帶的使用壽命；尾部采用齒輪條重力張緊裝置；同步調節尾部滾筒行程。尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀、速度檢測儀。

六、標準尺寸

機型		TGD315	TGD400	TGD500	TGD630	TGD800	TGD1000	TGD1250	TGD1400	TGD1600
滾筒直徑	D	630	800		1000		1250
上部機殼	H1	912	905	1095	1192	1192	1385	1385	1385	1385
上部機殼	H2	1120	1350	1400	1600	1600	1800	1800	1800	1800
卸料口	D2	950	1150	1250	1400	1500	1700	1950	2100	2300
	D3	350	400	500	500	630	630	630	630	630
	D4	560	640	750	900	1100	1300	1550	1700	1900
平臺	P1	1100	1300	1300	1400	1500	1650	1650	1650	1650
	P2	2000	2000	2100	2500	2500	2850	2850	2850	2850
	P3	1500	1500	1600	1800	1800	1800	1930	2000	3100
	P4	2000	2200	2100	2400	2800	2950	3100	3200	3250
	P5	897	1107	1137	1337	714	618	618	618	618
維修架	W1	1727	1727	1805	1825	2424	2875	2875	2875	2875
維修架	W2	3400	3600	3600	4100	4500	4650	4930	5100	6250
中間機殼	M1	435	500	530	590	650	700	700	700	700
中間機殼	M2	480	600	640	770	700	1000	1000	1000	1000
進料口	R1	950	1150	1250	1400	1500	1700	1700	1700	1700
	R2	300	400	500	500	630	630	630	630	630
	R3	300	400	500	630	800	1000	1250	1400	1600
	R4	1600	1800	1900	1950	2000	2600	2600	2600	2600
下部機殼	B1	830	950	1050	1100	1100	1350	1350	1350	1350
	B2	1800	2150	2250	2350	2350	2800	2800	2800	2800
	B3	1100	1200	1300	1450	1550	1850	2100	2250	2450
基礎坑尺寸	Z1	560	600	700	850	900	700	700	700	700
	Z2	630	730	840	990	1200	1420	1670	1820	2020
	Z3	1200	1300	1400	1550	1650	1950	2200	2350	2550

七、訂貨須知

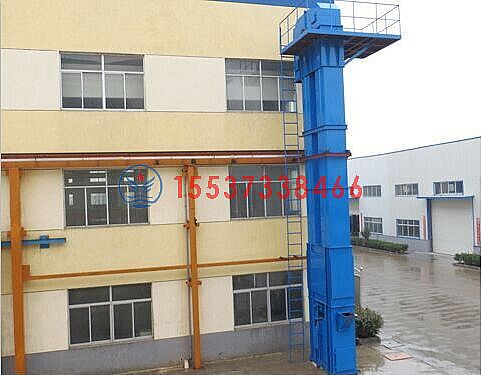

鋼絲膠帶斗式提升機

更多詳細資料請咨詢豐泉機械官方網站：http://www.sxhkyq.com

24小時服務熱線：15537338466

用戶在訂貨時請提供下列數據

設備名稱：		粒數:	mm
輸送物料：		容重：	t/m³
輸送能力：		溫度：	℃
提升高度：	m	水分	%
運轉時間：	H/d	特性	磨損性、粘型、腐蝕性
使用場所：	室外、室內	特性	磨損性、粘型、腐蝕性

了解更多有關鋼絲膠帶斗式提升機的信息收藏我們的信息：www.sxhkyq.com 聯系人：杜謙 15537338466
