環鏈斗式提升機鏈條斗式提升機結構廠家介紹
TH環鏈斗式提升機主要特點介紹-生產廠家 品質保證 結構簡單 運行平穩 掏取式裝料 歡迎咨詢 13353676726

	TH環鏈斗式提升機是一種大輸送量的環鏈斗式提升機,采用離心或混合卸料,適用于輸送堆積密度小于1.5t/立方的粉、粒狀和小塊物料的輸送。
TH環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度高40m,其特點為,結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣經特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動部件,物料溫度不超過250℃。
TH環鏈斗式提升機主要特點:
1.運行平穩、輸送效率高。
2.料斗形式多,應優先選用。
3.適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確保快速均勻輸送。

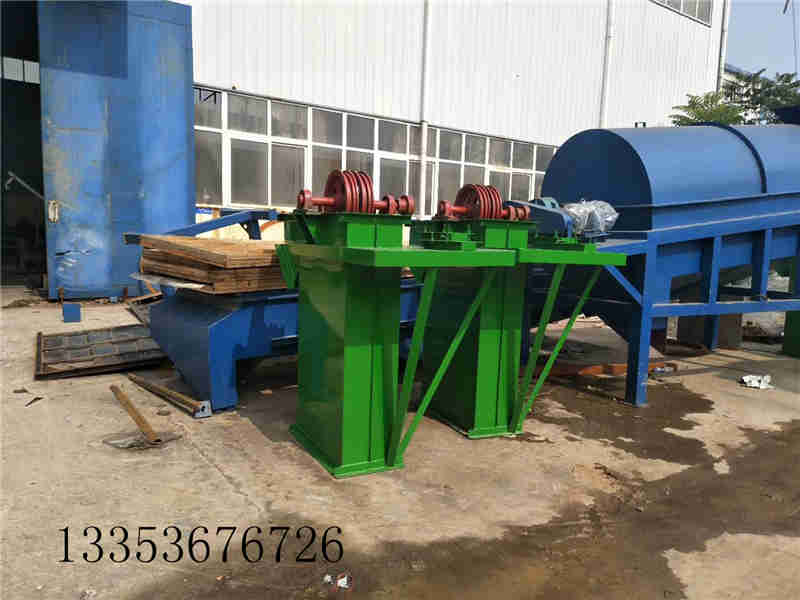

      我公司生產的TH環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的TH環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
TH環鏈斗式提升機參數表:
|

					規格

			 |


					TH315

			 |


					TH400

			 |


					TH500

			 |


					TH630

			 |
		|
|

					輸送量(m3/h)

			 |


					中深斗

			 |


					35

			 |


					60

			 |


					75

			 |


					114

			 |

|

					深斗

			 |


					59

			 |


					94

			 |


					118

			 |


					185

			 |
		|
|

					斗容(L)

			 |


					中深斗

			 |


					3.75

			 |


					5.9

			 |


					6.3

			 |


					14.6

			 |

|

					深斗

			 |


					6

			 |


					9.5

			 |


					15

			 |


					23.6

			 |
		|
|

					斗距

			 |


					512

			 |


					512

			 |


					688

			 |


					688

			 |
		|
|

					鏈條類別

			 |


					7環

			 |


					7環

			 |


					7環

			 |


					7環

			 |
		|
|

					鏈條直徑mm

			 |


					18

			 |


					18

			 |


					22

			 |


					22

			 |
		|
|

					鏈條節距mm

			 |


					64

			 |


					64

			 |


					86

			 |


					86

			 |
		|
|

					輸送物料塊度mm

			 |


					40

			 |


					40

			 |


					60

			 |


					60

			 |
		|
|

					大提升高度m

			 |


					40

			 |


					40

			 |


					40

			 |


					40

			 |
		|

	裝卸料特征:間斷布置料斗、利用挖取法裝料、離心或混合式卸料。
可輸送物料及大塊度:粉狀、粒狀及小塊狀的無磨琢性或半磨琢性的物料,如煤、水泥、砂、粘土、石塊、化肥、糧食等,大塊度為40mm;
適用溫度:物料溫度可以較高,高達250℃;
提升高度:高可達40米;
輸送量:35-365立方/h.

訂購網址請登錄河南奧創機械有限公司官方網站:www.sxhkyq.com 24小時服務熱線:13353676726
